یک مرجع مهندسی دو زبانه و جامع برای تجهیزات ابزار دقیق، سیستم‌های PLC، شبکه‌های SCADA و اتوماسیون صنعتی. این راهنما تجربه عملی مهندسی را با دانش فنی ترکیب کرده است تا به مهندسان در طراحی سیستم‌های سیگنال آنالوگ قابل اعتماد با استفاده از ایزولاسیون گالوانیکی، ارتینگ صحیح، تکنیک‌های شیلدینگ و بهترین روش‌های صنعتی کمک کند.
این راهنمای مهندسی برای مهندسان کنترل، مهندسان ابزار دقیق، پرسنل تعمیر و نگهداری، برنامه‌نویسان PLC، یکپارچه‌سازان سیستم (System Integrators) و متخصصان اتوماسیون صنعتی تهیه شده است. این مستند مفاهیم ارائه شده در سند فنی اصلی ELTC را با توضیحات مهندسی تکمیلی، توصیه‌های کاربردی و بهترین روش‌های صنعت ترکیب می‌کند تا مرجعی جامع برای ایزولاسیون سیگنال‌های آنالوگ در محیط‌های صنعتی ایجاد کند.
سیگنال‌های اندازه‌گیری آنالوگ از حیاتی‌ترین اجزای سیستم‌های اتوماسیون صنعتی هستند. چه در حال پایش فشار، دما، نرخ دبی (فلو)، سطح، ارتعاش یا متغیرهای فرآیندی باشید، مهندسان برای اتخاذ تصمیمات عملیاتی به سیگنال‌های آنالوگ دقیق متکی هستند.
متأسفانه، این سیگنال‌های سطح پایین اغلب از محیط‌های سخت صنعتی عبور می‌کنند؛ جایی که نویزهای الکتریکی، تداخل‌های الکترومغناطیسی (EMI)، ترانزینت‌های حاصل از کلیدزنی، سرج‌های ناشی از صاعقه، اختلاف پتانسیل زمین و درایوهای فرکانس متغیر (VFD) می‌توانند کیفیت سیگنال را به شدت کاهش دهند.

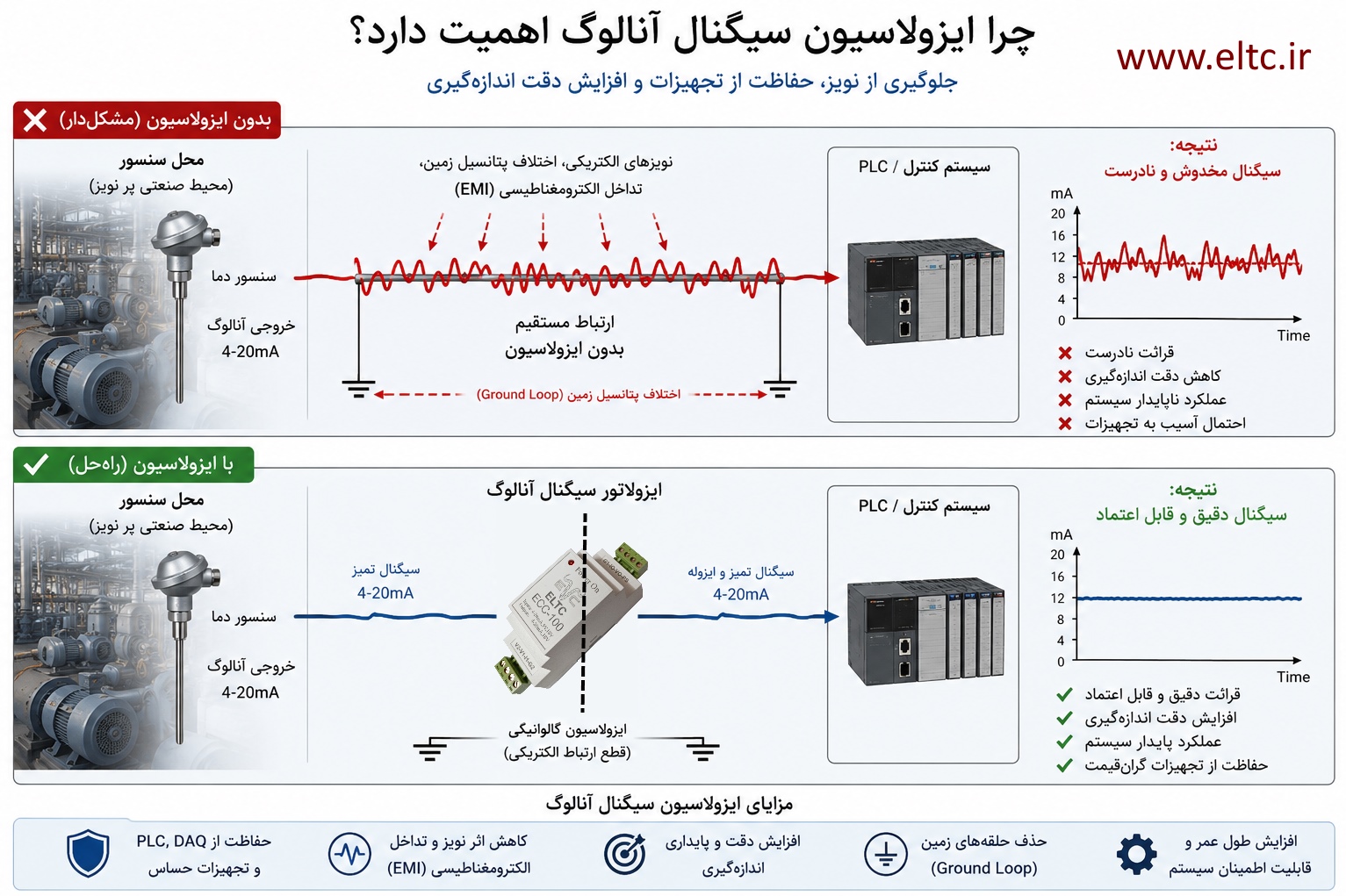

ایزولاتورهای سیگنال با ایجاد یک سد گالوانیکی بین تجهیزات میدانی و سیستم‌های کنترل، راه حلی هوشمندانه و قابل اعتماد ارائه می‌دهند. ایزولاتور به جای اجازه دادن به جریان‌های ناخواسته برای چرخش در زمین‌های مشترک، تنها اطلاعات اندازه‌گیری را منتقل کرده و در عین حال دو مدار را از نظر الکتریکی کاملاً جدا نگه می‌دارد.
در سراسر این راهنما، هم مفاهیم اصلی مهندسی از مستندات ELTC و هم توضیحات مهندسی تکمیلی ارائه شده‌اند. مطالب تکمیلی برای ارائه دانش پایه عمیق‌تر، توصیه‌های نصب کاربردی، جداول مقایسه‌ای و مثال‌های کاربردی برای مهندسان شاغل در بخش‌های PLC ،SCADA ،DCS، نیروگاه‌ها، تصفیه آب، نفت و گاز و صنایع تولیدی اضافه شده است.
این راهنما با هدف ارائه یک مرجع جامع برای مهندسان برق، ابزار دقیق، اتوماسیون صنعتی، تعمیرات و بهره‌برداری تهیه شده است. علاوه بر مطالب اصلی موجود در مستند فنی ELTC، توضیحات تکمیلی مهندسی، مثال‌های صنعتی، توصیه‌های طراحی و بهترین روش‌های نصب نیز به آن افزوده شده‌اند تا درک کامل‌تری از کاربرد ایزولاتورهای سیگنال در سیستم‌های PLC، SCADA و DCS ایجاد شود.
در بسیاری از کارخانه‌ها، اندازه‌گیری فشار، دما، سطح، دبی و سایر پارامترهای فرآیندی از طریق سیگنال‌های آنالوگ انجام می‌شود. این سیگنال‌ها معمولاً از محیط‌هایی عبور می‌کنند که مملو از نویز الکترومغناطیسی، درایوهای فرکانس متغیر (VFD)، موتورهای قدرت، اختلاف پتانسیل زمین و اضافه ولتاژهای ناشی از کلیدزنی هستند.
ایزولاتور سیگنال با ایجاد ایزولاسیون گالوانیکی میان تجهیزات میدانی و سیستم کنترل، مانع انتقال جریان‌های ناخواسته شده و تنها اطلاعات اندازه‌گیری را منتقل می‌کند. نتیجه این کار افزایش دقت، پایداری و قابلیت اطمینان کل سیستم اتوماسیون خواهد بود.
سیستم‌های کنترل صنعتی نادر تحت شرایط ایده آل آزمایشگاهی کار می‌کنند. سیگنال‌های آنالوگ اغلب صدها متر را از طریق سینی‌های کابلی مشترک با کابل‌های قدرت، تغذیه موتورها و تجهیزات کلیدزنی جریان بالا طی می‌کنند. حتی سیستم‌هایی که با دقت طراحی شده‌اند نیز ممکن است خطاهای اندازه‌گیری ناشی از تداخل‌های الکتریکی را تجربه کنند.
شایع‌ترین دلایل اندازه‌گیری‌های آنالوگ نادرست عبارتند از:
ایزولاسیون گالوانیکی اتصال مستقیم الکتریکی بین دو مدار را قطع می‌کند و در عین حال اجازه می‌دهد سیگنال اندازه‌گیری از سد ایزولاسیون عبور کند. این امر قابلیت اطمینان سیستم، پایداری اندازه‌گیری و حفاظت در برابر خطاهای غیرمنتظره را به طور چشمگیری بهبود می‌بخشد.
محتوای مهندسی تکمیلی: حتی یک اختلاف پتانسیل کوچک زمین در حد چند ولت بین دو تابلو کنترل می‌تواند باعث ایجاد خطاهای اندازه‌گیری قابل توجهی در کارت‌های ورودی آنالوگ با رزولوشن بالا شود. ایزولاسیون گالوانیکی این مسیر جریان ناخواسته را از بین می‌برد و از انحراف (Drift) اندازه‌گیری جلوگیری می‌کند.
ترانسمیترهای فلو، سنسورهای فشار، ایستگاه‌های پمپاژ، ابزار دقیق از راه دور و سیستم‌های SCADA برای حفظ دقت اندازه‌گیری در فواصل طولانی کابل، غالباً به ایزولاسیون سیگنال نیاز دارند.
میدان‌های الکترومغناطیسی قوی ایجاد شده توسط ژنراتورها، کلیدخانه‌ها (Switchgear) و سیستم‌های تحریک، ایزولاسیون گالوانیکی را برای داشتن اندازه‌گیری‌های آنالوگ پایدار ضروری می‌سازند.
تجهیزات ابزار دقیق میدانی با فواصل طولانی، محیط‌های خطرساز (Hazardous) و شبکه‌های ارتینگ گسترده، اهمیت انتقال ایزوله سیگنال‌های آنالوگ را دوچندان می‌کنند.
ربات‌های صنعتی، سروو درایوها، موتورهای بزرگ و VFDها نویزهای الکتریکی تولید می‌کنند که به راحتی می‌تواند سیگنال‌های آنالوگ بدون محافظت را مختل کند.
حلقه جریان ۴ تا ۲۰ میلی‌آمپر پرکاربردترین روش انتقال آنالوگ در اتوماسیون صنعتی است. با وجود رشد سریع فناوری‌های فیلدباس دیجیتال، این روش به دلیل ایمنی فوق‌العاده در برابر نویز الکتریکی و قابلیت کارکرد مطمئن در فواصل طولانی کابل، همچنان راهکار محبوب برای انتقال پارامترهای فرآیندی مانند فشار، دما، سطح، فلو، pH، ارتعاش و بسیاری از متغیرهای دیگر باقی مانده است.
یک ترانسمیتر میدانی، متغیر فرآیندی اندازه‌گیری شده را به یک جریان متناسب بین ۴ تا ۲۰ میلی‌آمپر در حلقه تبدیل می‌کند. این جریان از کل حلقه عبور می‌کند، به این معنی که هر تجهیز متصل شده به صورت سری، صرف‌نظر از طول کابل (تا زمانی که ولتاژ تغذیه کافی در دسترس باشد)، دقیقاً همان جریان را دریافت می‌کند.
از آنجا که اطلاعات منتقل‌شده به جای ولتاژ با جریان نشان داده می‌شود، افت ولتاژهای کوچک در طول کابل تأثیر بسیار کمی بر دقت اندازه‌گیری دارند. این ویژگی، حلقه‌های جریان را برای محیط‌های صنعتی پر نویز فوق‌العاده مناسب می‌سازد.
شکل ۱ – نمونه حلقه جریان ۴–۲۰ میلی‌آمپر استاندارد
محتوای مهندسی تکمیلی
برخلاف سیستم‌های انتقال ولتاژی، حلقه‌های جریان حتی زمانی که مقاومت کابل به دلیل تغییرات دما یا طول نصب تغییر می‌کند، دقت اندازه‌گیری را حفظ می‌کنند. این یکی از دلایل اصلی است که آنها همچنان روش اصلی انتقال آنالوگ در تاسیسات صنعتی سراسر جهان هستند.
پذیرش استاندارد ۴–۲۰ میلی‌آمپر اتفاقی نبود. این امر حاصل دهه‌ها تجربه عملی صنعتی بود که طی آن مهندسان به دنبال روش سیگنال‌دهی بودند که استحکام، سادگی و قابلیت اطمینان را در شرایط سخت کارخانه‌ها ارائه دهد.
سیگنال‌های جریانی ذاتاً نسبت به نویزهای الکتریکی القایی حساسیت کمتری در مقایسه با سیگنال‌های ولتاژی هم‌رده دارند؛ همین امر آنها را برای نصب در نزدیکی موتورها، کنتاکتورها، ترانسفورماتورها و سیستم‌های VFD ایده‌آل می‌سازد.
نقطه صفر زنده (Live Zero) روی ۴ میلی‌آمپر به کنترل‌کننده دریافت‌کننده اجازه می‌دهد بین یک اندازه‌گیری صفر واقعی و قطعی سیم تمایز قائل شود. هر جریان حلقه‌ای که به طور قابل توجهی زیر ۴ میلی‌آمپر باشد، بلافاصله نشان‌دهنده وضعیت خطا است.
حلقه‌های جریان در صورت طراحی درست می‌توانند در فواصل چند صد متری با دقت عالی کار کنند؛ امری که آنها را برای واحدهای صنعتی بزرگ و ابزار دقیق از راه دور مناسب می‌سازد.
| ویژگی | ۴–۲۰ میلی‌آمپر | ۰–۱۰ ولت |
|---|---|---|
| ایمنی در برابر نویز | عالی | متوسط |
| انتقال در فواصل طولانی کابل | عالی | محدود |
| تشخیص قطعی سیم | بله | خیر |
| استاندارد صنعتی | بسیار پرکاربرد | عمدتاً فواصل کوتاه |
| حساسیت به حلقه زمین | کمتر | بیشتر |
سیگنال‌دهی ولتاژی برای مسافت‌های کوتاه کابل در داخل یک تابلوی کنترل مناسب است. اما برای تجهیزات ابزار دقیق توزیع‌شده در سایت، سیگنال ۴–۲۰ میلی‌آمپر به طور کلی قابلیت اطمینان بالاتر و مقاومت بهتری در برابر تداخل‌های الکتریکی صنعتی ارائه می‌دهد.
استاندارد ۴ تا ۲۰ میلی‌آمپر سال‌هاست که به عنوان قابل اعتمادترین روش انتقال سیگنال آنالوگ در صنایع شناخته می‌شود. دلیل اصلی این موضوع مقاومت بالای آن در برابر نویز، امکان انتقال اطلاعات در فواصل طولانی و قابلیت تشخیص قطع شدن سیم از طریق جریان ۴ میلی‌آمپر است.
در مقایسه با سیستم‌های ۰ تا ۱۰ ولت، حلقه جریان نسبت به افت ولتاژ کابل و نویزهای القایی بسیار مقاوم‌تر بوده و برای محیط‌های صنعتی که در آنها موتورهای بزرگ، اینورترها و تجهیزات قدرت وجود دارند انتخاب مناسب‌تری محسوب می‌شود.
حلقه‌های زمین همچنان یکی از رایج‌ترین علل ناپایداری اندازه‌گیری‌های آنالوگ در سیستم‌های اتوماسیون صنعتی هستند. آنها اغلب به صورت متناوب و ناپیوسته ظاهر می‌شوند، که این امر عیب‌یابی را دشوار کرده و باعث می‌شود مهندسان به خراب بودن ترانسمیترها یا کارت‌های آنالوگ PLC شک کنند، در حالی که مشکل اصلی مسیر جریان ناخواسته‌ای است که از طریق سیستم ارتینگ ایجاد شده است.
حلقه زمین زمانی اتفاق می‌افتد که دو تجهیز به نقاط مرجع زمین (Earth) متفاوتی متصل شده باشند و در عین حال از یک کابل سیگنال مشترک استفاده کنند. از آنجا که هیچ دو نقطه ارتی دقیقاً در پتانسیل الکتریکی یکسانی نیستند، اختلاف ولتاژ کوچکی بین آنها وجود دارد.
این اختلاف ولتاژ جریان ناخواسته‌ای را مجبور می‌کند تا از طریق سیم‌کشی سیگنال جاری شود. از آنجا که ورودی آنالوگ سیگنال‌های الکتریکی بسیار کوچکی را اندازه‌گیری می‌کند، حتی چند میلی‌ولت می‌تواند خطاهای اندازه‌گیری قابل توجهی ایجاد کند.
با افزایش طول کابل، حلقه‌های زمین به شدت شدیدتر می‌شوند، به ویژه زمانی که سنسورها در فاصله‌ای صدها متری از تابلوی کنترل نصب شده باشند.
شکل ۲ – نمونه نحوه تشکیل حلقه زمین
حلقه‌های زمین به ندرت خطاهای ثابت و یکنواختی ایجاد می‌کنند. در عوض، آنها اغلب باعث اندازه‌گیری‌های ناپایدار، انحراف آرام سیگنال (Drift)، آلارم‌های لحظه‌ای و متناوب در PLC، یا نوسان مقادیر آنالوگی می‌شوند که با استارت موتورهای بزرگ یا درایوهای فرکانس متغیر شدیدتر می‌شوند.
در مجتمع‌های صنعتی بزرگ، مرجع ارت در یک ساختمان یا ناحیه فرآیندی ممکن است چندین ولت با ناحیه دیگر تفاوت داشته باشد. اگرچه این ولتاژ کوچک به نظر می‌رسد، اما غالباً بسیار بزرگتر از حاشیه نویز الکتریکی (Noise Margin) موجود برای اندازه‌گیری‌های دقیق آنالوگ است.
نمونه‌هایی از این محیط‌ها عبارتند از:
هر زمان که تجهیزات ابزار دقیق و سیستم‌های PLC از سیستم‌های توزیع برق متفاوتی تغذیه شوند، اختلاف پتانسیل زمین باید همیشه در طول طراحی سیستم مد نظر قرار گیرد.
محتوای مهندسی تکمیلی
اختلاف پتانسیل زمین معمولاً در طول راه‌اندازی اولیه نادیده گرفته می‌شود زیرا زمانی که تجهیزات به صورت جداگانه کار می‌کنند، اندازه‌گیری‌ها درست به نظر می‌رسند. این مشکل اغلب تنها پس از اتصال متقابل چندین سیستم از طریق شبکه‌های ارتباطی، سیگنال‌های آنالوگ و هادی‌های زمین حفاظتی نمایان می‌شود.
محیط‌های صنعتی حاوی منابع متعدد تداخل الکترومغناطیسی هستند که می‌توانند سیگنال‌های آنالوگ سطح پایین را مختل کنند.
منابع رایج عبارتند از:
میدان‌های الکترومغناطیسی ایجاد شده توسط این تجهیزات ممکن است ولتاژهای ناخواسته‌ای را از طریق تزویج خازنی (Capacitive Coupling)، تزویج القایی (Inductive Coupling) یا میدان‌های الکترومغناطیسی تابشی به کابل‌های سیگنال مجاور القا کنند.
شکل ۳ – تزویج نویز الکترومغناطیسی از کابل‌های قدرت
زمانی رخ می‌دهد که تغییرات ولتاژ، میدان‌های الکتریکی ایجاد کرده و به هادی‌های سیگنال مجاور کوپل می‌شوند.
هادی‌های حامل جریان بالا میدان‌های مغناطیسی ایجاد می‌کنند که ولتاژهایی را در سیم‌کشی مجاور القا می‌کند.
تجهیزات سوئیچینگ فرکانس بالا انرژی الکترومغناطیسی ساطع می‌کنند که می‌تواند ابزار دقیق مجاور را مختل کند.
ایزولاسیون گالوانیکی اتصال مستقیم الکتریکی بین تجهیز میدانی و سیستم کنترل دریافت‌کننده را حذف می‌کند. به جای انتقال مستقیم جریان الکتریکی، اطلاعات اندازه‌گیری از عرض یک سد ایزولاسیون عبور می‌کند در حالی که جداسازی کامل الکتریکی بین هر دو طرف حفظ می‌شود.
شکل ۴ – سد ایزولاسیون گالوانیکی (Isolation Barrier)
ایزولاتورهای سیگنال را تا حد امکان نزدیک به ورودی آنالوگ PLC یا در مرز ورودی کابل‌های میدانی به تابلوی کنترل نصب کنید. این کار طول سیم‌کشی بدون محافظت را در داخل سیستم کنترل به حداقل می‌رساند.
یکی از رایج‌ترین مشکلات سیستم‌های اندازه‌گیری صنعتی، تشکیل حلقه زمین است. اختلاف پتانسیل بین دو نقطه زمین باعث ایجاد جریان ناخواسته در مدار اندازه‌گیری شده و در نتیجه مقدار خوانده شده توسط PLC دارای خطا، نوسان یا رانش خواهد بود.
ایزولاتور گالوانیکی با حذف اتصال مستقیم الکتریکی میان تجهیزات میدانی و سیستم کنترل، از عبور جریان‌های ناخواسته جلوگیری کرده و تنها اطلاعات اندازه‌گیری را منتقل می‌کند. به همین دلیل استفاده از ایزولاتور در محیط‌های صنعتی دارای نویز، درایوهای فرکانس متغیر، کابل‌های طولانی و سیستم‌های زمین گسترده به شدت توصیه می‌شود.
شیلدبندی صحیح کابل یکی از موثرترین روش‌ها برای کاهش تداخل‌های الکتریکی در سیستم‌های ابزار دقیق صنعتی است. با این حال، شیلدبندی تنها زمانی موثر است که با مسیررسانی صحیح کابل و اصول درست ارتینگ همراه باشد.
شکل ۵ – روش توصیه شده برای زمین کردن شیلد
شیلد کابل را تنها در یک سمت به زمین متصل کنید، مگر اینکه شرایط خاص نصب صراحتاً روش دیگری را الزام کرده باشد. اتصال اشتباه شیلد از هر دو طرف می‌تواند خود باعث ایجاد حلقه زمین شود.
ارتینگ برای ایمنی پرسنل، سازگاری الکترومغناطیسی (EMC) و عملکرد مطمئن سیستم ضروری است. با این حال، ارت حفاظتی و ارت سیگنال اهداف متفاوتی دارند و هرگز نباید با هم اشتباه گرفته شوند.
با هدایت ایمن جریان‌های خطا به زمین، ایمنی الکتریکی افراد و تجهیزات را تامین می‌کند.
مرجع الکتریکی مورد استفاده برای اندازه‌گیری سیگنال‌های آنالوگ را فراهم می‌کند.
برای کارکرد صحیح EMC و کاهش نویز در تجهیزات الکترونیکی حساس استفاده می‌شود.
تفکیک روشنی بین ارت حفاظتی (PE)، ارت عملکردی (FE) و مشترک سیگنال (Signal Common) قائل شوید. معماری نادرست ارتینگ فرکانس بالا و پایین، غالباً باعث ناپایداری اندازه‌گیری می‌شود حتی زمانی که خود تجهیزات ابزار دقیق سالم هستند.
| فناوری | سرعت | دقت | هزینه تقریبی | کاربرد صنعتی |
|---|---|---|---|---|
| اپتوکوپلر (Optocoupler) | متوسط | خوب | پایین | کاربردهای عمومی |
| ایزولاسیون ترانسفورماتوری | بالا | عالی | متوسط | تغذیه و سیگنال صنعتی |
| ایزولاسیون خازنی | بالا | عالی | متوسط | سیستم‌های سرعت بالا |
هر فناوری با استفاده از یک مکانیسم فیزیکی متفاوت، ایزولاسیون گالوانیکی را فراهم می‌کند. انتخاب آن به دقت مورد نیاز، پهنای باند سیگنال، زمان پاسخگویی، شرایط محیطی و محدودیات هزینه بستگی دارد.
اگرچه بسیاری از محصولات صنعتی هر دو عملکرد را ترکیب می‌کنند، اما سیگنال کاندیشنینگ (تعدیل سیگنال) و ایزولاسیون گالوانیکی مسائل مهندسی متفاوتی را حل می‌کنند. ایزولاسیون عمدتاً کوپلینگ‌های الکتریکی ناخواسته را حذف می‌کند، در حالی که سیگنال کاندیشنینگ کیفیت سیگنال یا سازگاری آن را بهبود می‌بخشد.
ایزولاتورهای گالوانیکی و بریرهای ایمنی ذاتی (IS Barriers) اغلب با یکدیگر اشتباه گرفته می‌شوند، اما آنها اهداف متفاوتی دارند.
| عملکرد | ایزولاتور سیگنال | بریر ایمنی ذاتی (IS Barrier) |
|---|---|---|
| حذف حلقه زمین | ✔ | محدود |
| حفاظت از PLC | ✔ | جزئی |
| حفاظت ضد انفجار (HazLoc) | ✘ | ✔ |
| محدودسازی انرژی (Energy Limitation) | ✘ | ✔ |
در مواردی که محیط‌های خطرناک و ضد انفجار مطرح هستند، مهندسان باید تجهیزاتی را انتخاب کنند که با استانداردهای مربوط به مناطق خطرناک (Ex) مطابقت داشته باشد. ایزولاسیون سیگنال به تنهایی جایگزینی برای حفاظت ضد انفجار نیست.
استفاده از کابل‌های شیلددار، رعایت فاصله مناسب از کابل‌های قدرت، زمین کردن صحیح شیلد، و انتخاب فناوری مناسب ایزولاسیون از مهم‌ترین عوامل دستیابی به اندازه‌گیری پایدار در محیط‌های صنعتی هستند.
ایزولاتور سیگنال، سیگنال کاندیشنر و تجهیزات ایمنی ذاتی هر یک وظیفه متفاوتی دارند و در طراحی سیستم باید متناسب با نیاز پروژه انتخاب شوند.
حتی باکیفیت‌ترین ایزولاتور سیگنال نیز نمی‌تواند اشکالات ناشی از نصب ضعیف را جبران کند. مسیررسانی صحیح کابل، ارتینگ، چیدمان داخل تابلو و جانمایی مناسب تجهیزات برای دستیابی به عملکرد مطمئن در محیط‌های صنعتی ضروری هستند.
تا حد امکان کابل‌های ابزار دقیق را از کابل‌های قدرت جدا کنید.
تجهیزات سیگنال آنالوگ را دور از تجهیزات کلیدزنی جریان بالا نصب کنید.
یک استراتژی ارتینگ کاملاً تعریف‌شده در سراسر مجموعه پیاده‌سازی کنید.
در هر نقطه‌ای که احتمال وجود اختلاف پتانسیل زمین هست از ایزولاسیون گالوانیکی استفاده کنید.
| نوع کابل | حداقل فاصله جداسازی توصیه شده |
|---|---|
| ابزار دقیق آنالوگ | حداقل ۳۰۰ میلی‌متر |
| شبکه‌های ارتباطی (Communication) | حداقل ۳۰۰ میلی‌متر |
| سیم‌کشی فرمان (Control) | حداقل ۱۵۰ میلی‌متر |
| کابل‌های قدرت | قرارگیری در یک سینی مشترک مجاز است |
کابل‌های خروجی VFD جزو قوی‌ترین منابع نویز صنعتی هستند. عبور دادن سیم‌کشی سیگنال آنالوگ به صورت موازی با کابل‌های خروجی VFD یکی از رایج‌ترین علل ناپایداری اندازه‌گیری‌های آنالوگ در PLC است.
مسیرهای جریان ناخواسته ایجاد می‌کند و می‌تواند نویز را افزایش دهد.
حساسیت به EMI و ناپایداری اندازه‌گیری را افزایش می‌دهد.
می‌تواند خطاهای دائمی و مداوم در اندازه‌گیری‌های آنالوگ ایجاد کند.
ممکن است ولتاژهای مد مشترک را وارد سیستم‌های ابزار دقیق کند.
بسیاری از پروژه‌ها سعی می‌کنند با حذف ایزولاتورهای سیگنال، هزینه اولیه را کاهش دهند. اگرچه این کار ممکن است در طول نصب مقرون‌به‌صرفه به نظر برسد، اما توقف‌های بعدی تولید، زمان و هزینه عیب‌یابی، هزینه‌های تعمیر و نگهداری و ضررهای ناشی از افت تولید اغلب بسیار بیشتر از صرفه‌جویی اولیه خواهد بود.
ایزولاتورهای سیگنال درصد بسیار کمی از کل هزینه پروژه را تشکیل می‌دهند، اما بهبودهای چشمگیری در در دسترس بودن سیستم (Availability) و قابلیت اطمینان اندازه‌گیری ایجاد می‌کنند.
در جاهایی که سیگنال‌های آنالوگ از مرز ساختمان‌ها عبور می‌کنند، از سیستم‌های تغذیه متفاوت استفاده می‌کنند، یا فواصل طولانی را طی می‌کنند، ایزولاسیون گالوانیکی باید به عنوان یک سرمایه‌گذاری برای افزایش قابلیت اطمینان در نظر گرفته شود نه یک قطعه جانبی اختیاری.

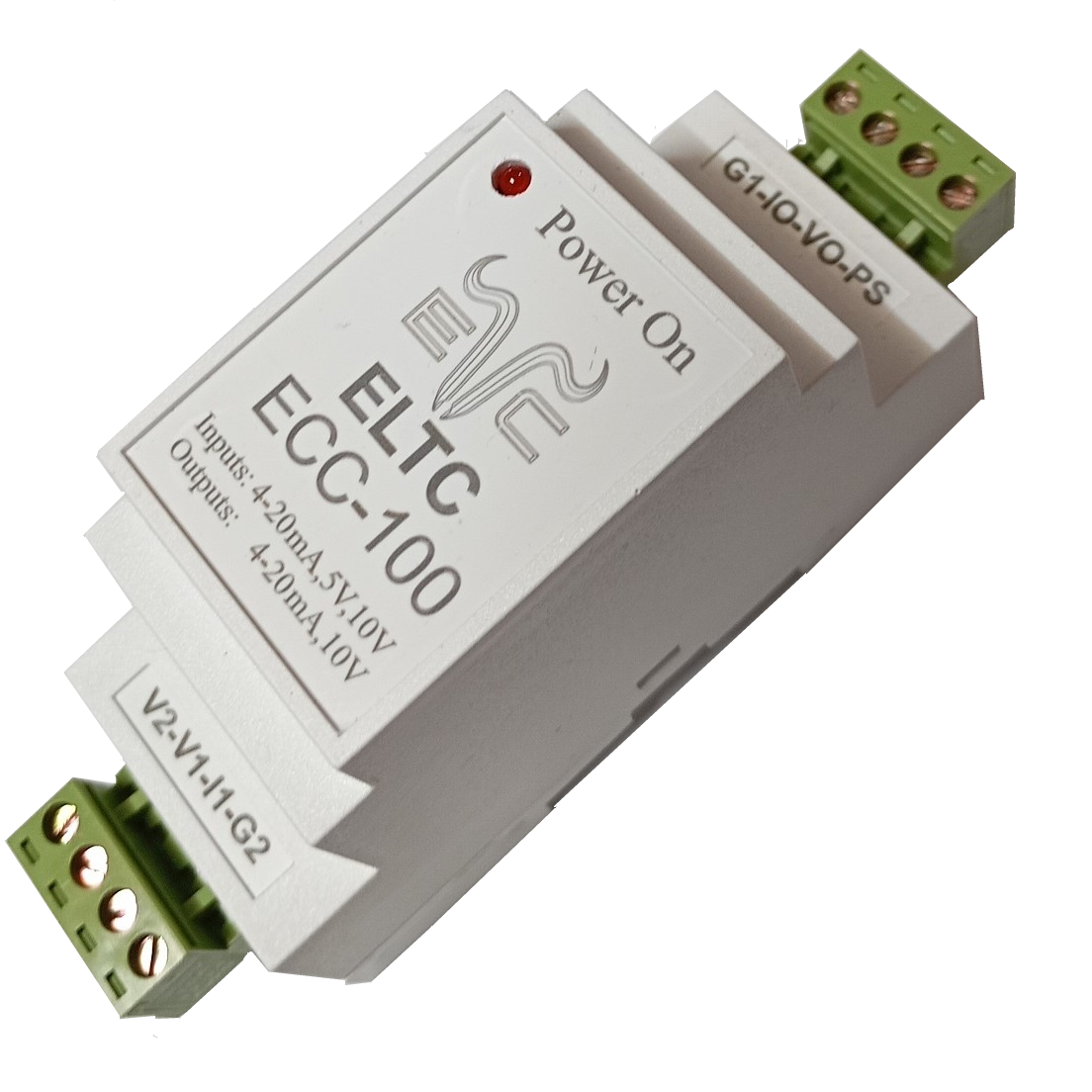

طراحی شده برای محیط‌های سخت صنعتی که در آنها انتقال مطمئن سیگنال و حفاظت از تجهیزات ضروری است.
برای مشاهده مشخصات فنی دقیق، دیاگرام‌های سیم‌کشی، مراحل نصب و اطلاعات تکمیلی، به دفترچه راهنمای محصول مراجعه کنید.
دانلود دفترچه راهنمای محصولهر زمان که انتظار حضور حلقه‌های زمین، مسیرهای طولانی کابل، نویزهای الکتریکی یا اختلاف پتانسیل زمین بین سیستم‌ها وجود داشته باشد.
بله. ایزولاسیون مسیرهای جریان ناخواسته را حذف کرده و اختلالات اندازه‌گیری ناشی از تداخل‌های الکتریکی را به شدت کاهش می‌دهد.
خیر. اما هر زمان که سلامت سیگنال، قابلیت اطمینان یا حفاظت از تجهیزات حیاتی باشد، اکیداً توصیه می‌شود.
بله. ایزولاسیون به محافظت از قطعات الکترونیکی حساس آنالوگ در برابر ولتاژهای مد مشترک و اختلالات گذرا کمک شایانی می‌کند.
